JL-1000型起重量限制器

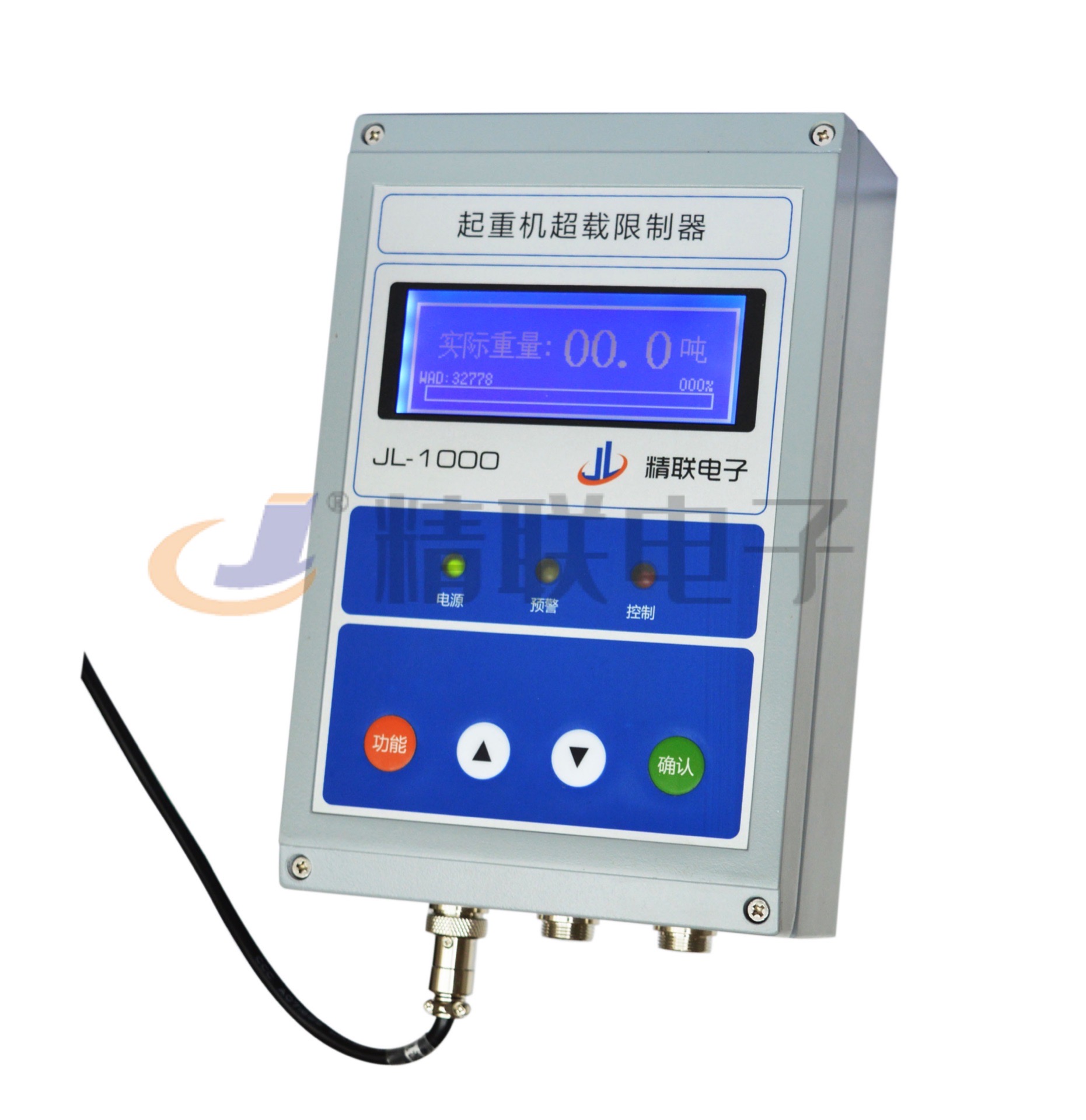

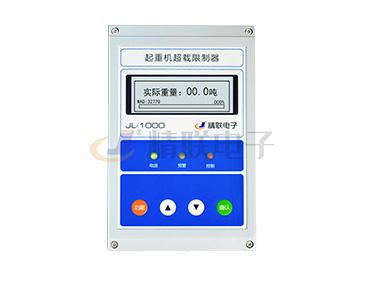

儀表外觀圖：

技術特點:

● JL-1000型微電腦起重量限制器采用工業級液晶顯示屏;

● 采用全貼片設計、防水、防塵、防振、占用空間小,拆裝方便;

● 機殼采用高壓鑄鋁材料，模具一次成型，美觀，防護等級強;

● 采用大規模數字、模擬CMOS集成電路,功耗小,抗干擾能力強,可靠性高;

● 系統具有故障自動檢測功能,可自動判斷故障位置;

● 主機采用輕觸按鍵, 使用壽命長,可靠性高;

● 系統采用新型的模數一體化芯片,可軟件調節增益,硬件無需電位器,解決了電位器由于溫度變化而帶來的漂移問題,從而保證了數據的穩定性；

● 具有密碼設定功能，防止參數誤設定；

● 具有聲光報警功能；

● 能對傳感器和“溫度漂移”和“零點漂移”進行自動補償；

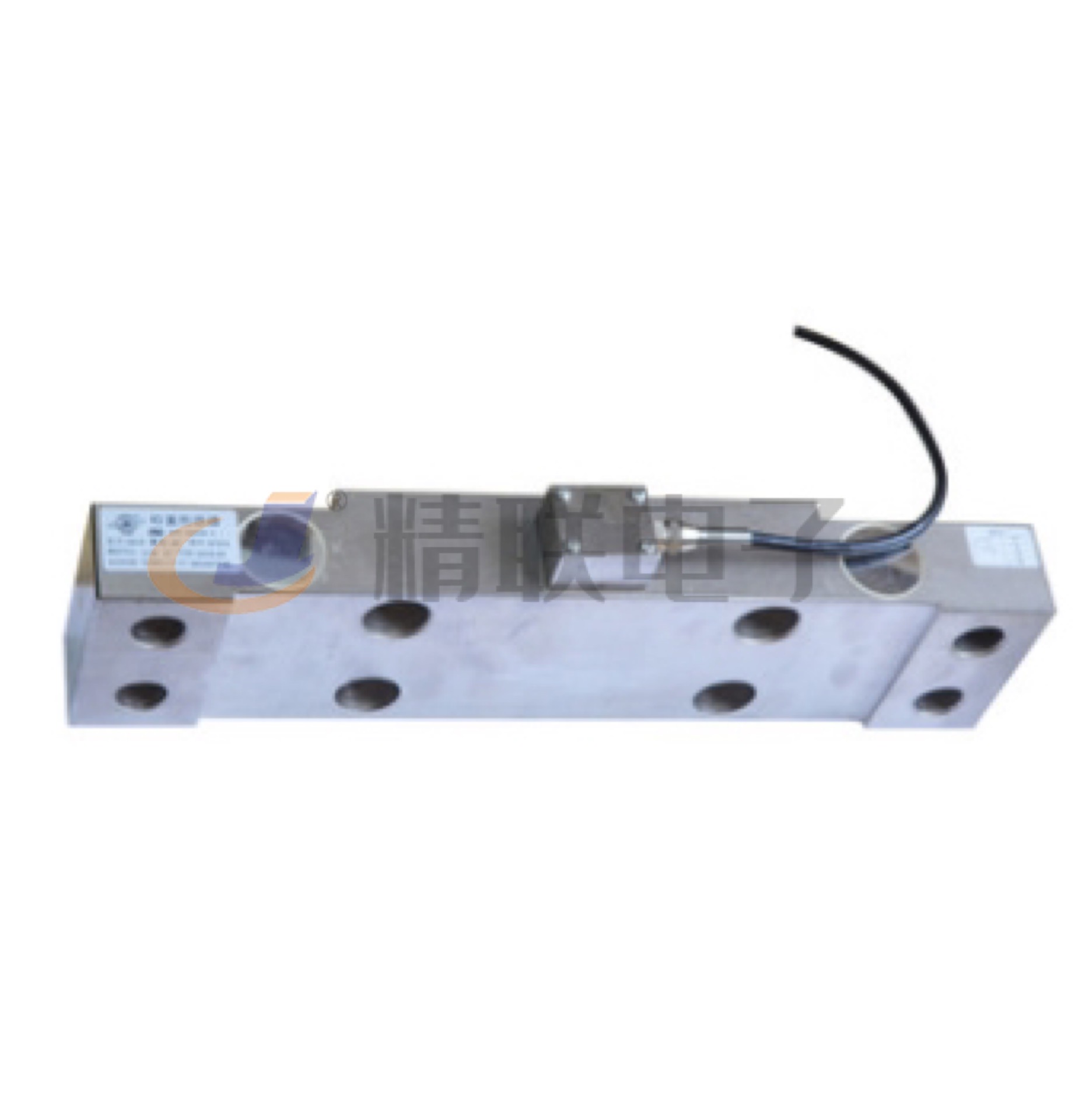

● 可選配置兩路重量傳感器輸入接口。

工作原理：

起重機起重量限制器的工作原理，首先將起重機的額定載荷輸入到存儲器中，再通過面板的人機對話窗口的功能，將各種工況參數給予設定，主機即可工作。主機采集來自重量傳感器的信號，經過信號放大，再經過A/D轉換器轉換成數字信號，送入微處理器CPU進行運算；比較處理后，一方面送給顯示屏顯示出相關的數據，另一方面與儀器內部中預先設定的額定重量進行比較，當超過額定重量的90%時，就發出聲光預警提示；超過額定重量100%時，發出聲光報警提示，超過105%時，輸出控制信號，自動斷開起重機向危險方向運行的控制回路，但允許向安全方向運行，從而達到安全保護的目的。

主機構成:

• ●   CPU主板：

主板為“全合一”主板，所謂“全合一”指將系統全部硬件電路（CPU、A/D轉換、EEPROM、信號放大器、控制器、電源及其它）都集成到一塊板上，多層板設計，具有極高的可靠性和搞干擾能力，并能保證在工業環境溫度-20℃～+60℃，濕度95%范圍內均能正常工作;

● 顯示屏：

采用進口工業級液晶屏，分辨率高（192*64）,能一屏顯示用戶關心的所有數據,如:實際起重量、額定起重量、載荷率等;或根據需要只顯示特定參數,具有良好的人機對話界面;

• ●   操作按鍵：

按鍵采用輕觸按鍵,在保證開關可靠性的前提下又滿足了手感舒適性,各按鍵標志清晰、明確，操作方便可靠；

• ●   自監測及報警、控制模塊：

配備有自監測及報警、控制模塊，可對當前實際重量及主機各模塊工作狀況進行監測，并提供起重機超載聲光報警，控制模塊采用大功率開關量輸出，滿足了惡劣環境下的需求；
